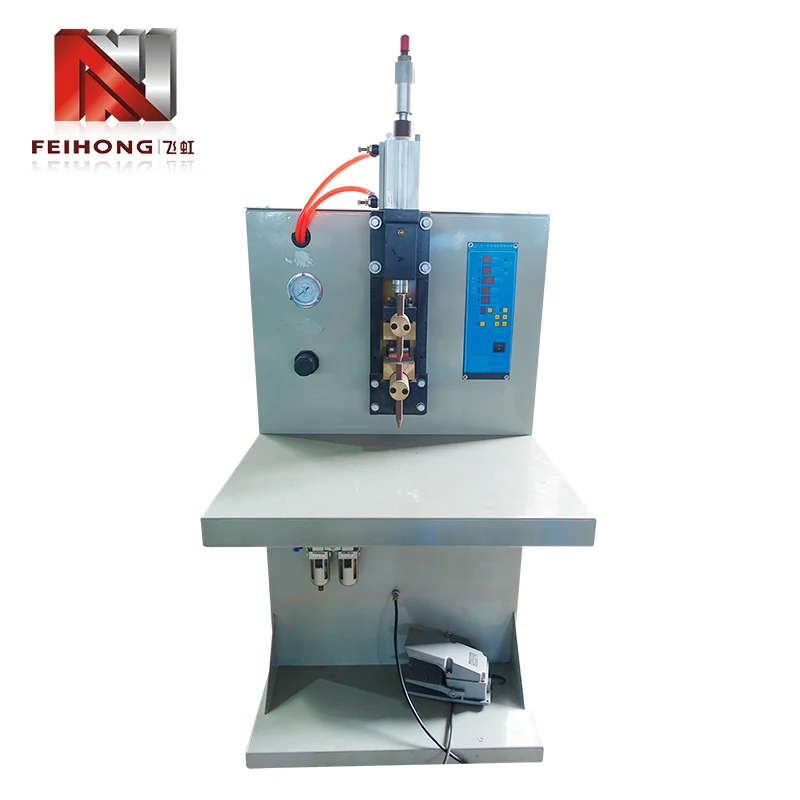

Pistehitsauskone lyijytolppien ja liitinkorvakkeiden hitsaukseen

Feihongin® pistehitsauslaite lyijytolppien ja liitinkorvakkeiden hitsaukseen on suunniteltu sähkölämmitysputkien valmistajille, jotka vaativat ehdotonta liitoksen johdonmukaisuutta lyijytankojen (tai lyijytolppien) ja päätekorvakkeiden välillä. Täydellisten lämpöputkien tuotantolinjojen toimittajana Feihong® integroi tämän hitsauslaitteen putken täyttö-, tiivistys- ja testausasemiin. Kone hyväksyy kolmivaiheisen 380 V:n, kolmivaiheisen 220 V:n tai yksivaiheisen 220 V:n virran, jonka nimellisteho on 2 KVA ja jatkuvasti säädettävä kondensaattorijännite 0–435 V. Sen pneumaattinen elektrodivoimajärjestelmä yhdistettynä nopeaan kondensaattoripurkaukseen tuottaa lyhytkestoisen pulssin, joka luo puolijohdehitsauksen, jossa on mahdollisimman vähän lämpövaikutteista vyöhykettä – lyijytolpan mekaaninen lujuus säilyy ja sähköinen kosketusvastus on alle 100 µΩ. Todistetulla 30 000 liitoksen suorituskyvyllä 8 tunnin työvuorossa tämä hitsauskone täyttää suuren mittakaavan lämmitysputkituotannon tilavuusvaatimukset, ja sen toistettavuus vähentää uudelleentyöstöä ja kenttävirheitä.

Lyijytolppahitsausten kriittinen rooli lämmittimen suorituskyvyssä

Lämmitysputkessa sisäisen vastusjohdon ja ulkoisen liitinkorvakkeen välinen yhteys on vioittumisalttiin liitäntä. Suuriresistanssinen liitos tuottaa paikallista lämpöä, nopeuttaa hapettumista ja lopulta avaa piirin. Tämä hitsaaja korjaa nämä vikatilat kolmen kohdistetun suunnitteluvaihtoehdon avulla.

• 1. Energiatarkkuus:kondensaattorin jänniteasetus (0–435 V) mahdollistaa eri materiaaliyhdistelmien hienosäädön – esimerkiksi nikkeli-kromilanka kuparikorvakkeisiin vaatii vähemmän energiaa kuin ruostumaton ja kupari.
• 2. Elektrodin voiman vakaus:pneumaattinen järjestelmä ylläpitää tasaisen puristuspaineen (±2 %) myymäläilman vaihteluista riippumatta, mikä varmistaa tasaisen kosketusvastuksen ennen purkamista.
• 3. Pulssin keston säätö:kiinteä purkausaika (≈8 ms) on optimoitu ohuita osia varten, mikä estää sulamisen ja saavuttaa täyden sulamisen.

Nämä ominaisuudet johtavat suoraan alhaisempiin hylkäysmääriin ja pidempään lämmittimen käyttöikään, jotka ovat kuumennusputkien valmistajien ensisijaisia ​​tavoitteita.

Elektrodien konfigurointi ja huolto terminaalihitsausta varten

Pistehitsaus lyijytolppien hitsaukseen ja liitinkorvake on usein valmistettu messingistä tai tinatusta kuparista, jolla on erilaiset lämpöominaisuudet kuin lyijytolppien. Oikea puikkosuunnittelu ja huolto ovat välttämättömiä johdonmukaisten hitsien saavuttamiseksi ilman tarttumista tai liiallista painaumaa. Feihongin® sovellusinsinöörit suosittelevat seuraavia käytäntöjä.

• 1. Elektrodimateriaalin valinta:kuparipohjaisissa liittimissä dispersiovahvistettu kupari (esim. Cu-Al₂O3) tarjoaa parhaan tasapainon johtavuuden ja muodonmuutoskestävyyden välillä; teräsliittimissä volframi-kupari on suositeltavampi.
• 2. Kärjen geometria:pieni säde (R2-R3) yläelektrodissa keskittää virran tasaisen kimppuun, kun taas alemman elektrodin tulee olla tasainen tai hieman kaareva tukemaan lyijytolppaa ilman taipumista.
• 3. Puhdistus ja pukeutuminen:Oksidin kerääntyminen kärkeen lisää kosketusvastusta ja aiheuttaa roiskeita. Kevyt sidonta 500–800 hitsin välein hienolla viilalla tai puikkoharjalla palauttaa muodon ja poistaa epäpuhtaudet.
• 4. Jäähdytysvesi (valinnainen):Jatkuviin suuritehoisiin sykleihin on saatavilla vesijäähdytetyt elektrodipidikkeet, jotka estävät ylikuumenemisen ja vähentävät kärkien kulumista.

Näiden ohjeiden noudattaminen auttaa ylläpitämään hitsin laatua pitkien tuotantoajojen aikana ja pidentää puikkojen käyttöikää, mikä vähentää kulutuskustannuksia ja seisokkeja.

Parametrien viritys eri materiaalipareille

Tämän hitsauskoneen monipuolisuus johtuu sen säädettävästä kondensaattorijännitteestä ja pneumaattisesta paineesta. Optimaalisen yhdistelmän löytäminen tietylle materiaaliparille vaatii kuitenkin systemaattista testausta. Alla olevassa taulukossa on lähtökohdat yleisten lämpöputkimateriaalien perusteella.

Pääpostimateriaali	Terminaalin materiaali	Kondensaattorin jännite (V)	Elektrodin voima (kN)
Ni-Cr-seos (ø2,5 mm)	Messinki (t = 0,8 mm)	280-320	1,8-2,2
Ruostumaton teräs (ø3,0 mm)	Kupari (t = 1,0 mm)	340-380	2,0-2,5
Kuparilla päällystetty teräs (ø2,0 mm)	Tinattu kupari	220-260	1,5-1,8
Inconel (ø2,8mm)	Nikkelipinnoitettu teräs	300-350	2,2-2,6

Nämä arvot ovat alustavia ehdotuksia; lopulliset asetukset tulee vahvistaa tarkistamalla hitsauskimpaleen halkaisija (tavoite 1,2–1,5 × langan halkaisija) ja vetotestin lujuus. Feihong® tarjoaa paikan päällä tapahtuvan parametrien optimoinnin osana käyttöönottopalveluamme.

Tuottavuuden kasvu ja esimerkki tosielämästä

Vaihtaminen perinteisestä AC-pistehitsauskoneesta tähän kondensaattoripurkauskoneeseen tuottaa usein välittömiä parannuksia sekä nopeudessa että laadussa. Keskikokoinen lämmitysputkitehdas Guangdongissa korvasi kolme vanhempaa yksikköä kahdella FH-149A-koneella ja saavutti seuraavat tulokset kuuden kuukauden aikana.

• 1. Suorituskyvyn kasvu:jokainen kone tuottaa jatkuvasti 30 000 hitsiä vuorossa, mikä vastaa edellistä 1,5 koneen tuotantoa, mikä vapauttaa lattiatilaa.
• 2. Romun vähentäminen:lyijytolppahitsauksen hylkäysaste laski 1,8 %:sta 0,2 %:iin, mikä säästää noin 120 000 valmisputkea vuosittain.
• 3. Energiansäästö:kondensaattoripurkausperiaate kuluttaa 40 % vähemmän tehoa hitsausta kohti verrattuna vanhoihin vaihtovirtayksiköihin, mikä vähentää sähkölaskuja yli 2 000 dollarilla vuodessa.
• 4. Operaattorin hyväksyntä:Yksinkertaiset jännite- ja painemittarisäätimet lyhensivät harjoitusaikaa kahdesta päivästä neljään tuntiin.

Nämä konkreettiset hyödyt osoittavat, että investointi erikoistuneeseen hitsaajaan maksaa takaisin nopeasti ja parantaa tuotannon vakautta.

Tehdastestaus ja laatusertifikaatit

Jokainen Feihongin® tehtaalta lähtevä kone käy läpi kattavan testiprotokollan, joka simuloi todellisia tuotantoolosuhteita. Kuusi työpajaamme (koneistus, sähköasennus, muuntajan käämitys, kondensaattorin muotoilu, maalaus ja loppukokoonpano) mahdollistavat laadun valvomisen raaka-aineista valmiisiin tuotteisiin.

• 1. Kondensaattoripankin testi:kunkin kondensaattorin ESR ja kapasitanssi mitataan; koottu pankki altistetaan 500 lataus- ja purkausjaksolle maksimijännitteellä vakauden varmistamiseksi.
• 2. Pneumaattisen piirin testi:sylinterin iskun ja paineen lineaarisuus ja toistettavuus tarkistetaan kalibroidulla mittarilla.
• 3. Hitsauksen suorituskykytesti:sarja vakiotestikuponkeja (Ni-Cr-lanka kuparikorvakkeeseen) hitsataan; kimpun halkaisija ja vetolujuus kirjataan, ja niiden on täytettävä sisäiset vaatimukset.
• 4. Sähköturvallisuus:eristysvastus, eristyslujuus ja maan jatkuvuus on testattu standardin IEC 60204-1 mukaisesti.

Jokaisella pistehitsauskoneella hitsaukseen lyijytolppia ja liitinkorvaketta varten on testitodistus ja 12 kuukauden takuu, joka kattaa kaikki kulumattomat osat. Pidämme myös paikallista varaosavarastoa nopeaa vaihtoa varten.

Usein kysyttyjä kysymyksiä terminaalien hitsauksesta

K: Kuinka estän liitinkorvakkeiden värjäytymisen hitsauksen jälkeen?
V: Värimuutos johtuu liiallisesta kuumuudesta johtuvasta hapetuksesta. Pienennä kondensaattorin jännitettä 10 voltin askelin, kunnes hitsi on edelleen vahva, mutta korvake säilyttää alkuperäisen värinsä. Varmista myös, että elektrodin voima on riittävä hyvän kontaktin ylläpitämiseksi – pieni voima voi aiheuttaa valokaaren ja ylikuumenemisen.

K: Pystyykö tämä hitsaaja käsittelemään lyijypylväitä, joissa on valmiiksi levitetty juote tai pinnoite?
V: Kyllä, mutta saatat joutua säätämään jännitettä hieman pienemmäksi (10–15 %), koska pinnoite voi alentaa kosketusresistanssia. On suositeltavaa puhdistaa pinnoite hitsausalueelta, jos mahdollista, tai suorittaa koeajo optimaalisten parametrien määrittämiseksi.

K: Kuinka usein minun tulee vaihtaa kondensaattoripankki?
V: Normaalikäytössä (30 000 hitsiä/vuoro, yksi vuoro) elektrolyyttikondensaattorien suunniteltu käyttöikä on noin 5–7 vuotta tai 1 miljoona latausjaksoa. Suosittelemme vuotuista kapasitanssitarkastusta; Jos arvo putoaa yli 15 %, on suositeltavaa vaihtaa.

K: Mikä on tämän koneen vähimmäistilausmäärä?
V: Vakiomallissa ei ole MOQ:ta. Myymme yksittäisiä yksiköitä sekä tuotantolinjapaketteja. Ota yhteyttä myyntiimme toimitusajoista ja hinnoista.
