ThePutken syöttölaiteon noussut korvaamattomaksi laitteistoksi nykyaikaisissa putkien ja putkien prosessoinnissa, joka kurottaa umpeen raaka-aineiden varastoinnin ja nopeiden leikkaus- tai muotoilukoneiden välistä kuilua. Tämä kattava analyysi tutkii putkensyöttölaitteiden perustavanlaatuista roolia automatisoiduilla tuotantolinjoilla ja tutkii niiden teknologista kehitystä, ydinkomponentteja ja kriittisiä etuja, joita ne tuovat tuotannon tehokkuuteen. Keskustelu kattaa kaksi pääkokoonpanoa – täysautomaattiset ja puoliautomaattiset putkensyöttölaitteet – sekä niiden sovellukset eri aloilla auto- ja ilmailuteollisuudesta rakentamiseen ja uusiutuvaan energiaan. Tutkimalla yksityiskohtaisesti servomoottorin ohjausjärjestelmiä, ihmisen ja koneen välistä käyttöliittymää, materiaalinkäsittelyominaisuuksia ja integraatiota loppupään laitteisiin, artikkeli osoittaa, miksi putkensyöttölaitteesta on tullut nykyaikaisten putkenkäsittelytoimintojen olennainen selkäranka.
1. Putken syöttölaitteen ja sen roolin määrittely nykyaikaisessa valmistuksessa
ThePutken syöttölaiteon erikoistunut laite, joka on suunniteltu toimittamaan automaattisesti tai puoliautomaattisesti putkimaisia materiaaleja, kuten kupariputkia, rautaputkia, alumiiniputkia ja ruostumattomia teräsputkia, jatkokäsittelykoneisiin, mukaan lukien leikkauskoneet, muotoilupuristimet ja hitsauslaitteet. Pohjimmiltaan putkensyöttölaite toimii kriittisenä rajapintana raaka-aineen varastoinnin ja tuotantoprosessin välillä varmistaen, että putket tuodaan prosessointilaitteille oikealla suunnalla, etäisyydellä ja nopeudella jatkuvan ja tehokkaan tuotantovirran ylläpitämiseksi.

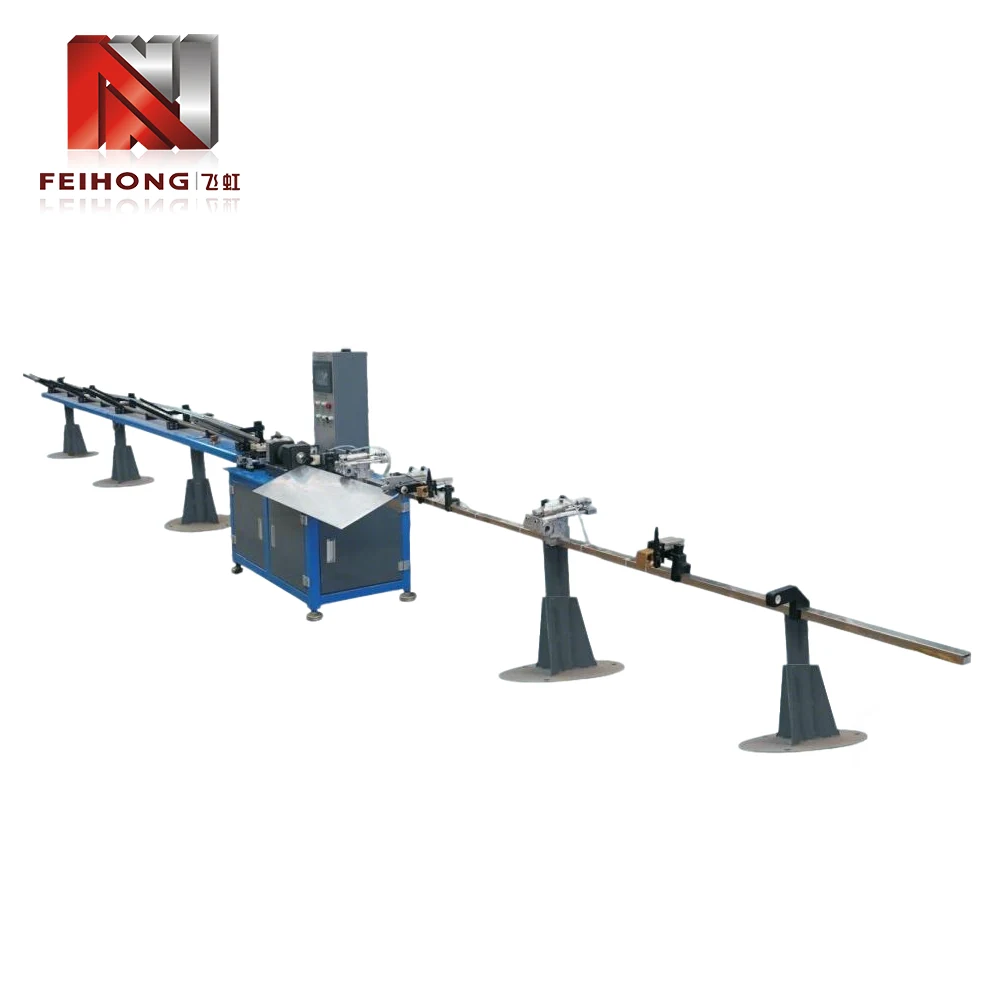

Täysautomaattinen putkensyöttölaite integroituna nopeaan katkaisukoneeseen modernissa tuotantoympäristössä.Perinteisissä valmistusympäristöissä putkien syöttö oli manuaalista: käyttäjät poimivat yksittäisiä putkia, asettivat ne leikkaus- tai käsittelykoneeseen ja poistivat valmiit kappaleet. Tämä lähestymistapa ei ollut vain työvoimavaltainen, vaan myös tuotti huomattavaa vaihtelua tuotannon nopeuteen ja laatuun. Putkensyöttölaite eliminoi nämä tehottomuudet automatisoimalla materiaalinkäsittelyprosessin, mikä mahdollistaa johdonmukaisen, toistettavan ruokinnan, joka tukee suuria määriä tuotantoa minimaalisella ihmisen väliintulolla.
Putkensyöttölaitteen merkitys ulottuu yksinkertaisten työvoimansäästöjen lisäksi. Nykyaikaisessa valmistuksessa, jossa vallitsevat just-in-time-tuotanto ja vähärasvaisen valmistusperiaatteet, kyky ylläpitää tasaista, keskeytymätöntä materiaalivirtaa prosessointilaitteisiin on välttämätöntä optimaalisen suorituskyvyn saavuttamiseksi. Putkensyöttölaite saavuttaa tämän mekaanisen tarkkuuden, elektronisen ohjauksen ja älykkään tunnistusjärjestelmän yhdistelmällä, mikä tekee siitä kulmakiven automatisoiduille putkenkäsittelylinjoille useilla teollisuudenaloilla.
2. Putkensyöttölaitteiden teknologinen kehitys
Matka manuaalisesta putkenkäsittelystä nykypäivän kehittyneisiin putkensyöttölaitteisiin heijastaa laajempaa teollisuusautomaation kehityskulkua. Tämän kehityksen ymmärtäminen tarjoaa olennaisen kontekstin nykyaikaisten putkien syöttöjärjestelmien kykyjen arvioimiselle.
2.1 Manuaalisen putkenkäsittelyn aikakausi
Putkien ja putkien käsittelyn alkuaikoina kaikki materiaalinkäsittely tehtiin käsin. Työntekijät nousivat yksittäisiä putkia varastotelineistä, kuljettavat ne leikkaus- tai muotoilukoneille ja syöttäisivät ne manuaalisesti käsittelylaitteisiin. Tätä lähestymistapaa rajoittivat luonnostaan inhimilliset tekijät: väsymys, epäjohdonmukaisuus ja kyvyttömyys ylläpitää tasaista syöttönopeutta pitkien työvuorojen aikana. Lisäksi käsinkäsittely aiheutti merkittäviä turvallisuusriskejä, erityisesti työskenneltäessä raskaiden tai teräväreunaisten putkien kanssa.
2.2 Mekaanisten syöttöjärjestelmien käyttöönotto
Ensimmäiset mekaaniset syöttöjärjestelmät ilmestyivät 1900-luvun puolivälissä, ja niissä käytettiin tyypillisesti yksinkertaisia rullakuljettimia tai ketjukäyttöisiä mekanismeja putkien siirtämiseen tuotantolinjaa pitkin. Nämä varhaiset järjestelmät vähensivät jonkin verran manuaalista työtä, mutta vaativat silti kuljettajan puuttumista lastaukseen ja paikannukseen. Niistä puuttui tarkka säätö syöttöpituuden ja ajoituksen suhteen, mikä rajoitti niiden tehokkuutta erittäin tarkoissa sovelluksissa.
2.3 Tietokoneohjattujen putkien syöttölaitteiden nousu
Ohjelmoivien logiikkaohjaimien (PLC) ja servomoottoritekniikan myötä 1980- ja 1990-luvuilla putkensyöttölaitteet kokivat dramaattisen muutoksen. Tietokoneohjatut järjestelmät voivat säädellä tarkasti syöttöpituutta, nopeutta ja kiihtyvyyttä, mikä mahdollistaa putkien johdonmukaisen sijoittamisen leikkaus- tai muotoilutoimintoja varten. Ihmisen ja koneen välisten liitäntöjen (HMI) integroinnin ansiosta käyttäjät pystyivät helposti asettamaan parametreja ja valvomaan suorituskykyä, mikä lyhensi asennusaikaa ja paransi laitteiden yleistä tehokkuutta.
2.4 Moderni putkisyötin: älykkyys ja liitettävyys
Nykypäivän putkensyöttölaitteet ovat erittäin kehittyneitä laitteita, jotka sisältävät antureita, tiedonkeruu- ja viestintäprotokollia integroitaviksi tehtaan laajuisiin automaatiojärjestelmiin. Nykyaikaiset putkensyöttölaitteet voivat mukautua automaattisesti putken halkaisijan, seinämän paksuuden ja materiaalikoostumuksen vaihteluihin, mikä varmistaa optimaalisen syöttötehon muuttuvissa olosuhteissa. Niissä on myös ennakoivat huoltoominaisuudet, jotka varoittavat käyttäjiä mahdollisista ongelmista ennen kuin ne aiheuttavat seisokkeja.
Tämä kehitys on tehnyt putkensyöttölaitteesta edistyneen valmistuksen kriittisen mahdollistajan, jonka ansiosta yritykset voivat saavuttaa korkeampia tuotantomääriä, parempaa laatua ja enemmän joustavuutta vastata asiakkaiden vaatimuksiin.
3. Ydinkomponentit ja toimintaperiaatteet
Putkensyöttölaitteen sisäisen arkkitehtuurin ymmärtäminen on välttämätöntä tiettyyn sovellukseen oikean laitteen valinnassa sekä tehokkaassa kunnossapidossa ja vianmäärityksessä. Vaikka mallit vaihtelevat eri valmistajien välillä, useimmat putkensyöttölaitteet jakavat yhteiset ydinkomponentit.
3.1 Latausmekanismi
Latausmekanismi vastaa raakaputkien vastaanottamisesta varastohyllystä tai kuljettimesta ja niiden esittämisestä syöttöjärjestelmään. Rakenteesta riippuen lastaus voi olla manuaalista, puoliautomaattista tai täysautomaattista. Automaattiset lastausjärjestelmät käyttävät usein nostolaitetta, joka nostaa putkinipun ja mahdollistaa niiden vierimisen yksitellen syöttöradalle.
3.2 Syöttökäyttöjärjestelmä
Syöttökäyttöjärjestelmä siirtää putken eteenpäin käsittelyasemalle. Tämä sisältää tyypillisesti sarjan moottorikäyttöisiä rullia tai puristusrullajärjestelyä, jota käyttää servomoottori. Servomoottori mahdollistaa tarkan syöttönopeuden ja -pituuden ohjauksen, mikä mahdollistaa putken syöttölaitteen mukautuvan vaihteleviin putken halkaisijoihin ja prosessointivaatimuksiin.
3.3 Ohjaus- ja kohdistusosat
Sen varmistamiseksi, että putki menee prosessointikoneeseen oikein, putkensyöttölaitteessa on ohjausrullat, sivusuuntauslevyt ja oikaisulaitteet. Nämä komponentit estävät vinoutumisen, taipumisen tai kohdistusvirheen, joka voi johtaa käsittelyvirheisiin.
3.4 Ohjausjärjestelmä
Nykyaikaiset putkensyöttölaitteet on varustettu ohjelmoitavalla logiikkaohjaimella (PLC) ja käyttäjäystävällisellä HMI-kosketusnäytöllä. Ohjausjärjestelmä hallitsee syöttöparametreja, valvoo antureita ja kommunikoi ylä- ja alavirran laitteiden kanssa. Monet järjestelmät sisältävät myös etävalvontaominaisuudet keskitettyä tuotannonhallintaa varten.
3.5 Anturit ja palautelaitteet
Useita antureita – mukaan lukien lähestymiskytkimet, valosähköiset anturit ja kooderit – antavat reaaliaikaista palautetta putken asennosta, syöttöpituudesta ja järjestelmän tilasta. Tämä palaute mahdollistaa suljetun silmukan ohjauksen, mikä varmistaa tasaisen syöttötarkkuuden ja poikkeamien varhaisen havaitsemisen.
Yhdessä nämä komponentit muodostavat vankan järjestelmän, joka pystyy käsittelemään monenlaisia putkikokoja ja -materiaaleja säilyttäen samalla korkean tarkkuuden ja luotettavuuden.
4. Täysautomaattiset vs. puoliautomaattiset putkisyöttimet
Putkensyöttölaitteet jaetaan yleisesti kahteen tyyppiin: täysautomaattisiin ja puoliautomaattisiin. Valinta näiden kokoonpanojen välillä riippuu tuotantomäärästä, työvoiman saatavuudesta ja budjettinäkökohdista.
4.1 Täysautomaattiset putkensyöttölaitteet
Täysautomaattiset putkensyöttölaitteet vaativat vain vähän käyttäjän toimia. Niissä on automaattinen lataus makasiinista tai nipusta, yksittäisten putkien jatkuva syöttö ja valmiiden kappaleiden automaattinen poisto. Nämä järjestelmät ovat ihanteellisia suuren volyymin tuotantoympäristöihin, joissa johdonmukaisuus ja nopeus ovat ensiarvoisen tärkeitä. Operaattorin rooli rajoittuu järjestelmän valvontaan, parametrien säätämiseen käyttöliittymän kautta ja raaka-ainevarannon täydentämiseen.
Kehittyneet täysautomaattiset syöttölaitteet voidaan integroida myös loppupään laitteisiin, kuten viistekoneisiin, kierteitysyksiköihin ja hitsausasemeihin, jolloin syntyy täysin automatisoitu tuotantosolu.
4.2 Puoliautomaattiset putkisyöttimet
Puoliautomaattiset putkensyöttölaitteet edellyttävät, että käyttäjä lataa jokaisen putken manuaalisesti syöttömekanismiin. Syöttölaite ottaa sitten vastuulleen putken tarkan paikantamisen ja etenemisen käsittelyasemalle. Tämäntyyppinen syöttölaite soveltuu pienemmän volyymin tuotantoon tai sovelluksiin, joissa putkia on eripituisia tai -kokoisia ja joita on vaikea automatisoida. Puoliautomaattiset syöttölaitteet ovat tyypillisesti edullisempia ja helpompia huoltaa kuin täysautomaattiset yksiköt.
4.3 Valmiuksien vertailu
Seuraavassa taulukossa on yhteenveto näiden kahden tyypin tärkeimmistä eroista:
| Ominaisuus | Täysin automaattinen | Puoliautomaattinen |
|---|---|---|
| Latausmenetelmä | Automaattinen lehdestä/paketista | Manuaalinen kuljettajan lataus |
| Operaattorin osallistuminen | Minimaalinen (vain seuranta) | Vaatii säännöllistä lastausta |
| Tuotantonopeus | Korkea, jatkuva | Kohtalainen, riippuu operaattorista |
| Joustavuus erikokoisille putkille | Hyvä (säädöllä) | Erinomainen (manuaalinen vaihto) |
| Tyypillinen sovellus | Massatuotanto, autoteollisuus, LVI | Työliikkeet, tilaustyöt |
| Pääomakustannus | Korkeampi | Alentaa |
Molemmilla tyypeillä on paikkansa nykyaikaisessa valmistuksessa, ja päätös riippuu usein tuotantovaatimusten huolellisesta analysoinnista ja toiminnan tehokkuudesta.
5. Materiaalien yhteensopivuus ja käyttöalue
ThePutken syöttölaiteon suunniteltu käsittelemään laajaa valikoimaa putkimaisia materiaaleja, mikä tekee siitä monipuolisen useilla aloilla.
5.1 Materiaalityypit
Putkensyöttölaitteita käytetään yleisesti seuraavien kanssa:
- Kupariputket:Käytetään LVI-, LVI- ja jäähdytysjärjestelmissä
- Teräsputket (hiili, ruostumaton, galvanoitu):Käytetään rakentamisessa, autojen pakojärjestelmissä ja rakennesovelluksissa
- Alumiiniputket:Käytetään ilmailussa, autojen lämmönvaihtimissa ja kevyissä rakenteissa
- Muovi- ja komposiittiputket:Käytetään kemiallisessa käsittelyssä ja televiestinnässä
- Seosputket:Käytetään korkean lämpötilan ja korkean paineen sovelluksissa
Putkensyöttölaite on varustettava asianmukaisilla tartunta- ja ohjauskomponenteilla, jotka sopivat käsiteltävän materiaalin pintakäsittelyyn, kovuuteen ja painoon.
5.2 Putken halkaisija ja pituusalueet
Nykyaikaisia putkien syöttölaitteita on saatavana eri kokoisina, ja niiden ominaisuudet vaihtelevat halkaisijaltaan pienistä putkista (6 mm) suuriin putkiin (jopa 150 mm tai enemmän). Syöttöpituus on myös säädettävissä, ja joissakin järjestelmissä voidaan syöttää yli 10 metriä.
5.3 Keskeiset sovellusalat
Putkensyöttölaitteiden monipuolisuus tekee niistä välttämättömiä seuraavilla aloilla:
- Autot:Pakoputkien, jarrulinjojen, polttoainelinjojen ja rakenneputkien valmistus
- LVI ja jäähdytys:Lämmönvaihtimien, lauhdutinpatterien ja kylmäainelinjojen valmistus
- Rakentaminen ja infrastruktuuri:Telineiden, kaiteiden ja rakennetukien valmistus
- Ilmailu:Hydrauliputkien, polttoainelinjojen ja rakenneosien valmistus
- Uusiutuva energia:Aurinkopaneelien runkojen, tuuliturbiinien rakenneosien ja maalämpöputkien valmistus
Jokainen ala asettaa erityisiä vaatimuksia putkensyöttölaitteille, kuten nopea toiminta autolinjoissa tai äärimmäinen tarkkuus ilmailusovelluksissa. Nykyaikaisten putkien syöttölaitteiden modulaarinen rakenne mahdollistaa niiden mukauttamisen näihin vaihteleviin vaatimuksiin.
6. Integrointi leikkaus- ja muovausjärjestelmiin
Putkensyöttölaite toimii harvoin erillään; se on tyypillisesti osa tuotantolinjaa, joka sisältää leikkaus-, muotoilu-, viiste- tai hitsauslaitteet. Oikea integrointi on ratkaisevan tärkeää saumattoman materiaalivirran saavuttamiseksi ja kokonaistuottavuuden maksimoimiseksi.
6.1 Synkronointi leikkuukoneiden kanssa
Tyypillisessä leikkauslinjassa putkensyöttölaite siirtää putken ennalta määrättyyn pituuteen ja pysähtyy sitten, kun leikkauskone – usein nopea pyörösaha tai laserleikkuri – suorittaa leikkauksen. Syöttölaite siirtyy sitten seuraavaan segmenttiin. Tämä synkroninen toiminta edellyttää tarkkaa tiedonsiirtoa syöttöohjaimen ja leikkuukoneen ohjausjärjestelmän välillä, usein kenttäväyläliitännän, kuten Profinetin tai EtherCATin, kautta.
6.2 Koordinointi muotoilu- ja viimeistelylaitteiden kanssa
Sovelluksissa, jotka vaativat putken taivutusta, leveyttä tai kierteitystä, putkensyöttölaitteen on toimitettava putki muodostusasemalle oikeassa suunnassa ja oikeaan aikaan. Kehittyneissä järjestelmissä on servo-ohjattu sijoittelu, joka voi kääntää putken tiettyyn kulmaan ennen kuin se menee muovaussuuttimeen, mikä mahdollistaa monimutkaiset monivaiheiset toiminnot.
6.3 Integrointi pinoamislaitteiden ja kuljettimien kanssa
Käsittelyn jälkeen valmiit putket poistetaan tyypillisesti pinoamis- tai kuljetinjärjestelmällä. Putkensyöttölaitteen ohjausjärjestelmä voi koordinoida näiden alavirran laitteiden kanssa varmistaakseen sujuvan kanavanvaihdon ja estääkseen pullonkauloja.
6.4 Ihmisen ja koneen välisen käyttöliittymän (HMI) rooli
Käyttöliittymä toimii koko integroidun järjestelmän asennuksen ja valvonnan keskipisteenä. Käyttäjät voivat syöttää haluamasi leikkauspituudet, syöttönopeudet ja muut parametrit, ja käyttöliittymä näyttää reaaliaikaisen tilan, hälytykset ja tuotantomäärät. Nykyaikaiset käyttöliittymät sisältävät usein kosketusnäyttöliitännät ja intuitiivisen grafiikan, mikä yksinkertaistaa käyttöä ja vähentää uusien käyttäjien oppimiskäyrää.
7. Huolto-, luotettavuus- ja käyttönäkökohdat
Pitkän käyttöiän ja tasaisen suorituskyvyn varmistamiseksi putkensyöttölaitteen säännöllinen huolto on välttämätöntä. Seuraavia käytäntöjä suositellaan:
7.1 Ennaltaehkäisevän huollon aikataulu
Strukturoidun ennaltaehkäisevän huolto-ohjelman tulee sisältää:
- Päivittäiset tarkastukset:Tarkista telan kunto, epätavallinen ääni tai tärinä ja tarkista käyttöliittymän lukemat
- Viikoittainen huolto:Voitele liikkuvat osat, puhdista anturit ja tarkista ohjausosien kohdistus
- Kuukausittaiset tarkastukset:Tarkista hihnan tai ketjun kireys, testaa hätäpysäytystoiminnot ja tarkista hälytyshistoria
- Neljännesvuosittainen huolto:Suorita servomoottorien, vaihteistojen ja ohjausjärjestelmän liitäntöjen perusteellinen tarkastus
- Vuosihuolto:Vaihda kuluvat osat, kuten rullat, laakerit ja käyttöhihnat, ja kalibroi takaisinkytkentälaitteet
7.2 Yleiset ongelmat ja vianetsintä
Joitakin tyypillisiä toimintaongelmia ovat:
- Epäjohdonmukainen syötteen pituus:Syynä on usein anturin kohdistusvirhe, rullan luistaminen tai kuluneet vetokomponentit
- Putken pinnan merkit:Johtuu likaisista tai vaurioituneista ohjausrullista
- Käsittelykoneeseen tulevan putken kohdistusvirhe:Yleensä johtuu kuluneista ohjaimista tai väärästä säädöstä
- Tietoliikennevirheet syöttölaitteen ja leikkuukoneen välillä:Yleensä ratkaistaan tarkistamalla kaapelit ja PLC-ohjelman parametrit
7.3 Turvaominaisuudet
Nykyaikaiset putkensyöttölaitteet on varustettu useilla turvaominaisuuksilla, mukaan lukien valoverhot, hätäpysäytyspainikkeet ja turvalukitus, jotka estävät toiminnan suojusten ollessa auki. Asianmukainen koulutus näistä turvajärjestelmistä on välttämätöntä kaikille käyttäjille.
7.4 Käyttöajan ja luotettavuuden maksimointi
Luotettavuuden maksimoimiseksi valmistajat suosittelevat alkuperäisten varaosien käyttöä, kriittisten varaosien varastoimista ja puhtaan työympäristön ylläpitämistä. Lisäksi laitevalmistajan ohjelmistopäivitykset voivat parantaa suorituskykyä ja lisätä uusia toimintoja.
8. Usein kysytyt kysymykset
Vaikka molemmat laitteet syöttävät materiaalia prosessointikoneisiin, putkien syöttölaite on suunniteltu erityisesti putkimaisille materiaaleille (onttoprofiilit) ja sisältää tyypillisesti ohjaus- ja tukiominaisuuksia, jotka estävät muodonmuutoksia. Tangonsyöttölaitetta käytetään kiinteisiin pyöreisiin tankoihin, usein sorvaustöissä.
Joissakin kehittyneissä putkensyöttölaitteissa on pikasäätömekanismeja ja ohjelmoitavia parametreja, jotka mahdollistavat nopean koon vaihtamisen. Useimmat järjestelmät edellyttävät kuitenkin ohjauskomponenttien ja syöttöasetusten manuaalista säätöä putken halkaisijaa vaihdettaessa.
Servokäyttöiset putkisyöttimet saavuttavat tyypillisesti syöttöpituuden tarkkuuden ±0,2 mm:n rajoissa, riippuen anturin laadusta ja syöttömekanismin mekaanisesta kunnosta. Huippuluokan järjestelmät voivat saavuttaa ±0,05 mm tarkkuussovelluksissa.
Oikealla huollolla putkensyöttölaite voi toimia luotettavasti 15-20 vuotta tai kauemmin. Tärkeimmät kuluvat komponentit, kuten rullat, käyttöhihnat ja laakerit, saattavat tarvita vaihtoa 2–5 vuoden välein käyttöjaksosta riippuen.
Kyllä, jopa täysin automaattiset järjestelmät vaativat koulutettuja käyttäjiä asettamaan parametreja, suorittamaan rutiinitarkastuksia ja ratkaisemaan pieniä ongelmia. Koulutus on kuitenkin tyypillisesti vähemmän intensiivistä kuin käsinsyöttötoiminnoissa, ja nykyaikaiset käyttöliittymät tekevät järjestelmästä käyttäjäystävällisen.
