Kuinka litteän putken taivutuskone muuttaa teollisuusputkien valmistuksen?

1. Mikä litteän putken taivutin oikein on ja miten se toimii?

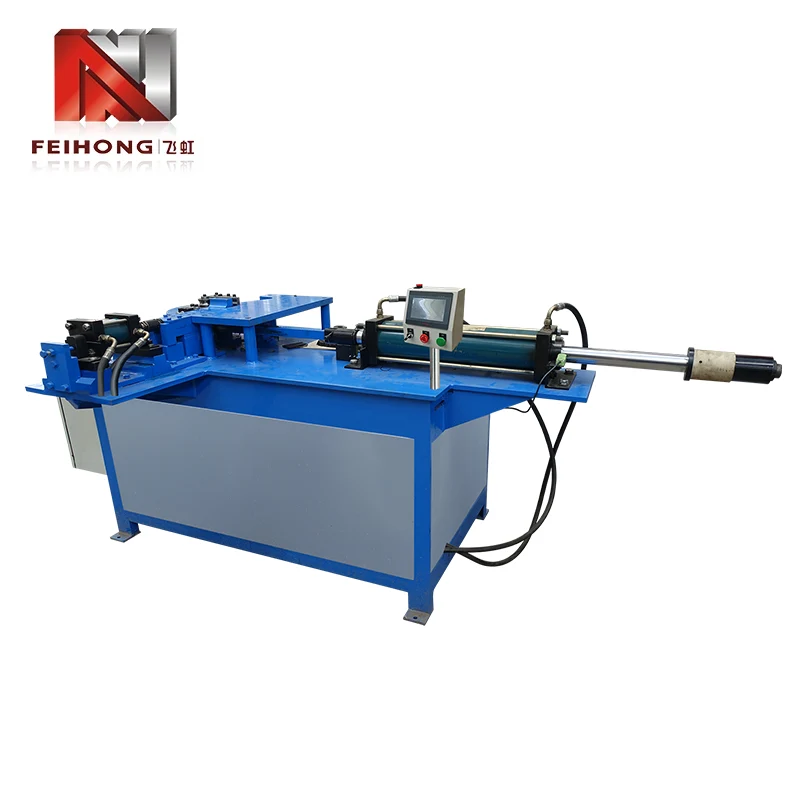

A Litteä putken taivutinon erikoiskone, joka on suunniteltu taivuttamaan suorakaiteen, neliön tai soikean muotoisia putkia yhtä tasoa pitkin ilman, että poikkileikkaus romahtaa. Toisin kuin pyöreät putkien taivuttimet, jotka käyttävät tuurnaa ja pyyhkimen muotteja pyöreän profiilin ylläpitämiseen, litteän putken taivutus vaatii huolellisesti sovitetut työkalut, jotka tukevat putken leveämpiä pintoja ja mahdollistavat samalla kapeampien reunojen muodonmuutoksen hallinnassa. Perushaasteena on hallita tasaisen osan leveydellä esiintyvää differentiaalista venytystä ja puristusta – ulkoseinä venyy samalla kun sisäseinä puristuu kokoon, ja ilman asianmukaista tukea putki nurjahtaa tai rypistyy.

Toimintaperiaate keskittyy kolmeen pääelementtiin: taivutussuuttimeen (tai muotoon), puristusmuottimeen ja puristusmuottimeen. Putki kiinnitetään puristimen ja taivutusmuotin väliin ja pyöritetään sitten taivutusmuotin säteen ympäri. Tasaisissa profiileissa taivutusmuotti sisältää uran, joka vastaa putken ulkomittoja ja tarjoaa sivuttaistuen, joka estää leveämpien pintojen painumisen sisäänpäin. Joissakin kehittyneissä koneissa on myös apyyhkimen kuoppajoka liukuu pitkin putken sisäsädettä rypistymisen poistamiseksi, ja akara(tosin harvemmin litteissä osissa) voidaan asettaa tukemaan sisäistä onteloa, jos putki on ontto. Koko prosessi on tyypillisesti hydraulinen tai sähkökäyttöinen, ja CNC-säätimet mahdollistavat tarkan kulman toistettavuuden ja monivaiheiset taivutussekvenssit.

Yksi määritellyistä ominaisuuksista aLitteä putken taivutinon sen kyky tuottaa taivutuksia minimaalisella vääristymällä säilyttäen samalla tiukat toleranssit. Tämä saavutetaan kauttaohjattu joustokompensointi-kone taipuu hieman yli tavoitekulman tietäen, että materiaali rentoutuu ennustettavasti. Nykyaikaisissa yksiköissä on antureita, jotka mittaavat todellisia taivutuskulmia reaaliajassa ja säätävät painimen asentoa dynaamisesti varmistaen, että jokainen osa vastaa CAD-mallia ±0,5 asteen tarkkuudella. Tukevan rakenteen ja älykkään ohjauksen yhdistelmä tekee tästä laitteesta välttämättömän korkealaatuisessa valmistuksessa.

2. Mitkä teollisuudenalat luottavat eniten litteiden putkien taivutukseen?

Litteän putken taivutus ei ole kapealla prosessilla, vaan se on upotettu useiden raskaan teollisuuden toimitusketjuihin. Seuraavat alat riippuvatLitteä putken taivutinlaitteet rakenteellisten ja esteettisten komponenttien valmistamiseksi, joita ei voida saavuttaa pyöreällä putkilla.

• Autot ja liikenne:Alustan rungot, turvahäkit, istuinrakenteet ja pakojärjestelmän komponentit käyttävät usein suorakaiteen tai soikean muotoisia putkia. Tasaisen taivutuksen avulla suunnittelijat voivat maksimoida lujuus-painosuhteet ja pakata komponentteja tehokkaasti tiukkojen ajoneuvojen kuoriin.
• Rakentaminen ja arkkitehtuuri:Kaiteet, portaat, seinäverhot ja koristeelliset metallijulkisivut sisältävät usein taivutettuja suorakaiteen muotoisia osia. Puhtaiden, rypistymättömien mutkien visuaalinen viehätys on ensiarvoisen tärkeää arkkitehtonisissa sovelluksissa.
• LVI ja ilmanvaihto:Kanavisto- ja ilmankäsittelyjärjestelmät käyttävät litteitä soikeita putkia ylläpitämään korkeaa ilmavirtaa samalla kun ne sopivat mataliin kattotiloihin. Näiden profiilien taivutus vaatii tarkkaa ohjausta, jotta vältetään sisäisen poikkileikkauksen rajoittaminen.
• Maatalouslaitteet:Traktorin kaatumissuojarakenteet (ROPS), työvälinerungot ja kastelunivelet käyttävät kaikki taivutettuja suorakaiteen muotoisia putkia kestävyyden ja kustannustehokkaan valmistuksen takaamiseksi.
• Huonekalut ja toimistojen sisustus:Nykyaikaiset pöytäkehykset, hyllyjärjestelmät ja messuosastot hyödyntävät taivutetun litteän letkun puhtaita linjoja saavuttaakseen minimalistisen estetiikan ja korkean rakenteellisen eheyden.

Jokaisella näillä aloilla litteä putken taivutin toimii suunnitteluvapauden mahdollistajana, jolloin insinöörit voivat korvata hitsatut liitokset jatkuvilla taivutetuilla osilla, jotka ovat vahvempia, kevyempiä ja visuaalisesti näyttävämpiä. Laitteiden monipuolisuuden ansiosta pienetkin konepajat pystyvät valmistamaan ammattitason komponentteja näille vaativille markkinoille.

3. Mitkä ovat nykyään saatavilla olevien litteiden putkien taivuttimien päätyypit?

Litteät putken taivutuskoneet luokitellaan niiden käyttötavan, ohjausjärjestelmän ja työkalukokoonpanon mukaan. Oikean tyypin valinta riippuu tuotantomäärästä, materiaalityypistä ja taivutuksen monimutkaisuudesta. Alla on vertaileva yleiskatsaus yleisimmistä muunnelmista.

Manuaaliset taivuritylläpitoosastot ja oppilaitokset suosivat niitä alhaisten kustannustensa ja yksinkertaisuutensa vuoksi.Hydrauliset koneettarjoavat hyvän tehon ja kohtuuhintaisuuden tasapainon, mikä tekee niistä monien valmistusliikkeiden työhevosen.Pyörivät CNC-vetotaivuritedustavat viimeisintä tekniikkaa, ja ne voivat tallentaa satoja ohjelmia ja kompensoida automaattisesti materiaalin vaihtelut.Puristustaivuttajat, vaikka ne ovat vähemmän tarkkoja, ovat erittäin nopeita ja taloudellisia ohutseinäisten putkien yksinkertaisten mutkien massatuotantoon.

Näiden neljän luokan lisäksi on olemassa myös hybridikoneita, joissa hydraulinen teho yhdistyy CNC-ohjaukseen, mikä tarjoaa molempien maailmojen parhaat puolet. Tyyppiä valittaessa on oleellista ottaa huomioon nykyisen työmäärän lisäksi myös mahdollisuudet laajentua tulevaisuudessa monimutkaisempiin geometrioihin.

4. Miten materiaalin valinta vaikuttaa taivutusprosessiin?

Putken materiaali on epäilemättä kriittisin taivutuksen laatuun vaikuttava tekijä. Eri metalliseoksilla on eriasteinen sitkeys, takaisinjousto ja työkovettuvuus, jotka kaikki on otettava huomioon taivutusasetuksissa. Alla on erittely yleisistä materiaaleista ja niiden taivutusominaisuuksista.

Mieto teräs

Anteeksiantava materiaali; tarjoaa hyvän taipuisuuden ja ennustettavan jouston. Soveltuu useimpiin yleisiin taivutustöihin ilman erityisiä varotoimia.

Erittäin luja matalaseosteinen (HSLA) teräs

Vaatii suurempia taivutusvoimia ja sillä on suurempi takaisinjousto. CNC-kompensointi on erittäin suositeltavaa kulman tarkkuuden ylläpitämiseksi.

Ruostumaton teräs (austeniittista)

Työstökovettuu nopeasti, mikä voi johtaa halkeiluihin, jos taivutussäde on liian tiukka. Käytä hitaampia mäntänopeuksia, riittävää voitelua ja kiillotettua työkalua kitkan vähentämiseksi.

Alumiiniseokset (5xxx, 6xxx)

Kevyt ja korroosionkestävä, mutta altis rypistymiselle ja halkeilulle. Suuremmat taivutussäteet (3-5 × putken leveys) ja huolelliset välysasetukset ovat välttämättömiä.

Kupari & Messinki

Erittäin sitkeä ja helposti taivutettava, mutta pehmeät pinnat vaurioituvat helposti. Hienoksi viimeistellyt muotit ja oikea välys estävät naarmuuntumista ja pintavaurioita.

Seoksen lisäksi seinämän paksuudella on tärkeä rooli. Paksummat seinät antavat paremman vastustuskyvyn romahdukselle, mutta vaativat suurempaa vetoisuutta. Ohutseinäiset putket ovat herkkiä lommahdukselle sisäsäteellä, ja ne saattavat vaatia sisäisiä tuurnaa tai erityisiä pyyhkimen muotteja. Yleinen nyrkkisääntö on, että seinämän paksuuden tulee olla vähintään 5 % putken leveydestä luotettavan taivutuksen saavuttamiseksi ilman sisäistä tukea.

5. Mitä tärkeimpiä teknisiä tietoja sinun tulee arvioida, kun valitset litteän putken taivuttimen?

Oikean koneen valintaan kuuluu muutakin kuin putken enimmäiskoon sovittaminen. Kattavan arvioinnin tulisi kattaa seuraavat parametrit, joista jokainen vaikuttaa suoraan suorituskykyyn ja pitkäikäisyyteen.

1. Suurin taivutuskapasiteetti:Tämä sisältää putken leveyden, korkeuden ja seinämän paksuuden, joita kone pystyy käsittelemään. Valitse aina kone, jonka kapasiteetti on vähintään 20 % suurempi kuin suurin odotettu osasi materiaalivaihteluiden ja odottamattomien vaatimusten huomioon ottamiseksi.
2. Pienin taivutussäde:Ilmaistaan ​​putken leveyden kerrannaisena (esim. 2 × W). Tiukemmat säteet vaativat kehittyneempiä työkaluja ja suurempaa koneen jäykkyyttä. Useimmissa sovelluksissa 3 × W:n säde on turvallinen aloituspiste.
3. Taivutuskulma-alue:Useimmat koneet voivat taivuttaa 0° - 180°, mutta jotkut erikoisyksiköt tarjoavat jopa 220° ylitaivutussovelluksiin. Varmista, että kone saavuttaa tarvitsemasi kulmat ilman työkalujen häiriöitä.
4. Pyörän nopeus:Sekunteina mutkaa kohti mitattuna tämä vaikuttaa tuotannon suorituskykyyn. Hydrauliset koneet pyörivät yleensä 5–15 sekunnissa, kun taas servosähköiset yksiköt voivat saavuttaa 2–5 sekuntia pienillä osilla.
5. Ohjausjärjestelmä:Perus-PLC vs. täysi CNC kosketusnäytön ohjelmointi. CNC tarjoaa enemmän joustavuutta, mutta mukana tulee korkeammat alkukustannukset ja jyrkempi oppimiskäyrä.
6. Työkalujen yhteensopivuus:Tarkista, onko koneessa alan standardityökaluja vai patentoituja malleja. Standardoitu työkalu vähentää läpimenoaikoja ja vaihtomuottien kustannuksia.
7. Tehovaatimukset:Hydrauliset koneet tarvitsevat erillisen tehoyksikön (usein 15–75 kW), kun taas sähkökoneet toimivat tavallisilla 3-vaiheisilla virtalähteillä. Harkitse laitoksesi sähköinfrastruktuuria.

Hyvin valittu kone ei ainoastaan ​​täytä tämänhetkisiä tuotantotarpeita, vaan myös tulevaisuudessa kasvaa osien monimutkaisuuden ja materiaalien monimuotoisuuden osalta. Valintaprosessiin on viisasta ottaa mukaan sekä tuotantoinsinöörit että huoltohenkilöstö, jotta varmistetaan, että valitut laitteet vastaavat käyttötodellisuutta.

6. Mitkä ovat yleisimmät litteiden putkien taivutusvirheet ja kuinka ne voidaan estää?

Jopa korkealaatuisessa litteän putken taivuttimessa vikoja voi johtua väärästä asennuksesta, kuluneista työkaluista tai materiaalien epäjohdonmukaisuudesta. Näiden vikatilojen ymmärtäminen on ensimmäinen askel kohti ehkäisyä. Alla on yleisimmät ongelmat ja niiden korjauskeinot.

• Rypistyminen sisäsäteellä:Tapahtuu, kun sisäseinä puristuu nopeammin kuin materiaali kestää. Syynä on riittämätön pyyhkimen suulakepaine tai seinämän paksuuteen nähden liian tiukka taivutussäde.Ennaltaehkäisy:Lisää pyyhkimen suutinvoimaa, käytä suurempaa sädettä tai lisää tuurna tukemaan sisäseinää.
• Poikkileikkauksen romahdus (litistyminen):Putken leveät pinnat painuvat sisäänpäin menettäen rakenteellisen eheyden. Yleistä ohutseinäisten putkien kanssa tai kun taivutussuutin ei tarjoa riittävää sivuttaista tukea.Ennaltaehkäisy:Käytä suulaketta, joka sopii paremmin putken ulkomittoihin, ja harkitse painesuulaketta, joka työntää aktiivisesti ulkoseinää vasten taivutuksen aikana.
• Springback-variaatio:Epäjohdonmukainen takajousto johtaa osiin, jotka eivät täytä tavoitekulmaa, varsinkin taivutettaessa lujia teräksiä tai alumiinia.Ennaltaehkäisy:Toteuta CNC-ylitaivutus reaaliaikaisella kulmapalautuksella. Varmista myös, että materiaali on peräisin yhdestä erästä, jolla on yhdenmukaiset mekaaniset ominaisuudet.
• Pinnan naarmut ja naarmut:Naarmuja syntyy, kun putki liukuu taivutusmuottia tai pyyhkimet vasten. Etenkin alumiinilla ja ruostumattomalla teräksellä naarmuuntuminen on ongelmallista.Ennaltaehkäisy:Käytä kiillotettuja työkaluja, käytä asianmukaista voiteluainetta ja pidä oikea välys kitkan vähentämiseksi.
• Kiertyminen tai jousto takaisin tasossa:Putki voi pyöriä hieman ulos taivutustasosta, mikä johtaa vääntyneeseen osaan. Tämä johtuu usein epätasaisesta puristuspaineesta tai väärin kohdistetusta työkalusta.Ennaltaehkäisy:Tarkista kiristimen muotin kohdistus ja varmista, että putki on suorassa paikallaan ennen jokaista mutkaa.

Säännöllinen työkalujen tarkastus ja koneen kulma-anturien säännöllinen kalibrointi voivat havaita monet näistä ongelmista ennen kuin ne johtavat romutettuihin osiin. Jokaisen onnistuneen asennuksen parametrien dokumentointi auttaa myös tulevien ajojen vianmäärityksessä.

7. Kuinka litteän putken taivutinta tulisi huoltaa pitkän aikavälin luotettavuuden takaamiseksi?

Asianmukainen huolto on välttämätöntä litteän putken taivuttimen tarkkuuden ja käyttöiän säilyttämiseksi. Ennakoiva hoito ei vain vähennä seisokkeja, vaan myös varmistaa tasaisen taivutuksen laadun. Seuraavaa vaiheittaista lähestymistapaa suositellaan useimmille hydrauli- ja CNC-koneille.

1. Päivittäinen silmämääräinen tarkastus:Tarkista hydraulinestevuotojen, löystyneiden pulttien ja kiristys- ja taivutusmuotien kulumisen merkkejä. Puhdista työalue ja poista kaikki metallilastut tai roskat.
2. Liikkuvien osien voitelu:Levitä valmistajan määrittämää rasvaa tai öljyä kaikkiin kääntöpisteisiin, liukuihin ja taivutusmuotin karaan. Ylirasvaus voi houkutella likaa, joten käytä vain suositeltua määrää.
3. Hydraulinesteen huolto:Tarkkaile nestetasoja ja vaihda suodatin ohjekirjassa määritellyin väliajoin. Likaantunut neste on suurin syy venttiilin ja pumpun vikaantumiseen.
4. Kulma-anturien kalibrointi:Käytä tarkkuusastetta tai digitaalista kulmamittaria tarkistaaksesi koneen taivutuskulman tarkkuuden. Kalibroi uudelleen, jos poikkeamat ylittävät ±0,3°.
5. Pyyhkimien ja painemuottien tarkastus:Tarkista naarmujen tai muodonmuutosten varalta. Kuluneet suulakkeet on hiottava uudelleen tai vaihdettava rypistymisen ja pintavaurioiden estämiseksi.
6. Sähköjärjestelmän tarkastus:Varmista CNC-koneissa, että kaikki kaapelit ovat kiinni, hätäpysäytyslaitteet toimivat oikein ja että ohjauspaneelissa ei näy virhekoodeja.
7. Vuosittainen kokonaispalvelu:Pyydä valtuutettu teknikko suorittamaan täydellinen kunnostus, mukaan lukien hydraulisylinterien tiivisteet, pumpun kuluminen ja ohjelmistopäivitykset.

Yksityiskohtaisen lokin pitäminen kaikista huoltotoimista – mukaan lukien öljynvaihdot, muottien vaihdot ja kalibroinnit – auttaa ennakoimaan kulumiskuvioita ja ajoittamaan seisokit tehokkaasti. Hyvin huollettu litteä putken taivutuskone voi tarjota luotettavaa palvelua vuosikymmeniä.

8. Mitä litteiden putkien taivutustekniikan tulevaisuus tuo tullessaan?

Litteän putken taivutuksen kehitystä ohjaa suuremman tehokkuuden, tarkkuuden ja kestävyyden vaatimus. Teollisuus 4.0 -konsepteja integroidaan yhä enemmän taivutuskoneisiin, mikä mahdollistaa reaaliaikaisen tiedonkeruun ja ennakoivan ylläpidon. Työkaluihin upotetut anturit valvovat kulumisen ja voiman vaihtelua ja syöttävät tiedot takaisin keskusjärjestelmään, joka voi suositella optimaalisia taivutusparametreja automaattisesti.

Toinen nouseva trendi on käyttöservosähköiset käyttölaitteetperinteisen hydrauliikan sijaan. Nämä järjestelmät kuluttavat vähemmän energiaa, tuottavat vähemmän melua ja tarjoavat paremman paikannustarkkuuden. Ne ovat erityisen houkuttelevia valmistajille, jotka pyrkivät pienentämään hiilijalanjälkeään. Lisäksi,lisäainevalmistusalkaa vaikuttaa työkalujen suunnitteluun – 3D-tulostetut meistit, joissa on muodolliset jäähdytyskanavat, voivat parantaa lämmönhallintaa nopean taivutuksen aikana.

Tekoäly on myös tunkeutumassa taivutussekvensointiin. Tekoälyalgoritmit voivat analysoida kunkin putkierän materiaalin ominaisuuksia ja historiaa ennustaakseen palautumisen ennennäkemättömän tarkasti, mikä vähentää romumääriä ja asennusaikaa. Lisäksi,yhteistyörobotit(kobotit) yhdistetään litteiden putkien taivuttimien kanssa lastaamisen ja purkamisen automatisoimiseksi, jolloin käyttäjät voivat keskittyä laadunvalvontaan ja prosessien optimointiin.

Kun ala liikkuu kohtidigitaaliset kaksoset– fyysisen taivutuskennon virtuaalikopiot – insinöörit voivat simuloida kokonaisia ​​tuotantoajoja ennen kuin yksittäinen putki taivutetaan. Tämä ominaisuus lyhentää dramaattisesti aikaa suunnittelusta valmiiseen osaan, mikä tekee räätälöidyn valmistuksen lähes yhtä tehokkaan kuin massatuotannon. Litteän putken taivutuksen tulevaisuus on epäilemättä älykäs, yhdistetty ja yhä itsenäisempi.
