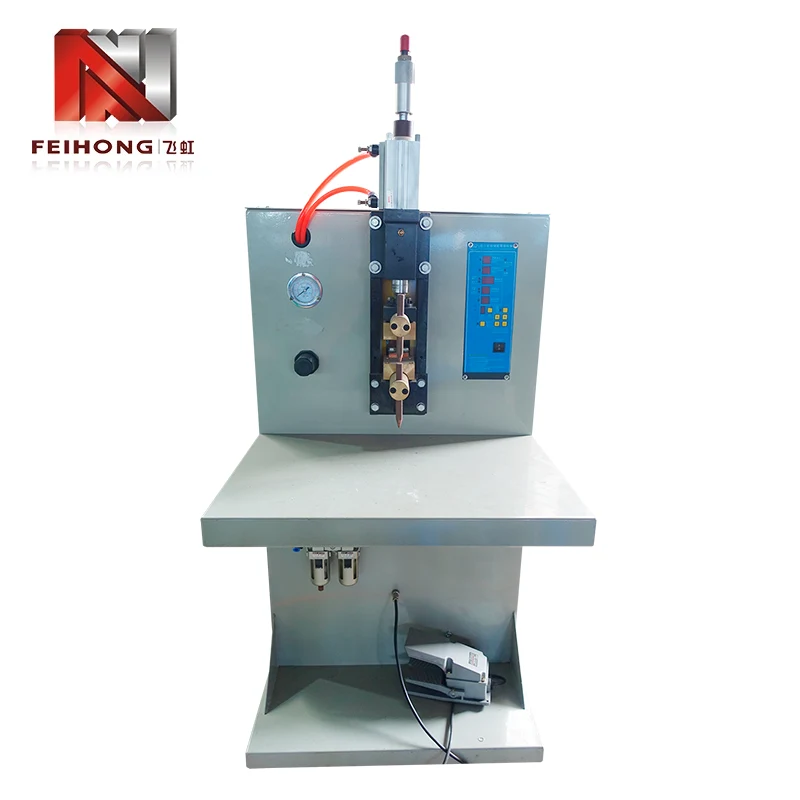

Kondensaattoripurkausenergian varastointipistehitsauskone

Feihongin kondensaattoripurkausenergian varastopistehitsauslaite on suunniteltu erityisesti sähkölämmitysputkien valmistukseen, jossa vastuslanka on liitettävä tiukasti lyijytolppiin ja liitinkorvakkeisiin. Johtavana täydellisten lämpöputkien tuotantolinjojen toimittajana Feihong integroi tämän hitsausaseman muihin ydinlaitteisiin. Kone toimii kolmivaiheisella 380 V, kolmivaiheisella 220 V tai yksivaiheisella 220 V jännitteellä, nimellisteholla 2 KVA ja säädettävällä kondensaattorin jännitealueella 0–435 V. Sen kondensaattoripurkausperiaate varastoi energiaa ja vapauttaa sen kontrolloidulla pulssilla, mikä tuottaa vahvoja metallurgisia sidoksia minimaalisilla lämpövaikutusvyöhykkeillä. Tällä hitsauskoneella on todistetusti 30 000 kappaletta työvuoroa kohden, ja se takaa suuren volyymin ja säilyttää tasaisen sauman laadun.

Ydinhitsausperiaate

Kondensaattoripurkausenergian varastopistehitsauslaite toimii todistetulla periaatteella, joka erottaa sen perinteisistä AC- tai DC-vastushitsauslaitteista. Jatkuvan virran sijaan se lataa kondensaattoripariston esiasetettuun jännitteeseen ja purkaa sitten varastoidun energian hitsauselektrodien kautta millisekunneissa. Tämä lähestymistapa tarjoaa useita erillisiä etuja.

• 1. Välitön energian vapautuminen:kondensaattoripankki tuottaa suurvirtapulssin (jopa tuhansia ampeeria) syklin murto-osassa luoden tiivistettyä lämpöä kontaktipisteeseen nopeaa sulamista varten.
• 2. Energian ja ajan riippumaton hallinta:jänniteasetukset (0–435 V) säätelevät suoraan varastoitua energiaa, kun taas purkauksen kesto määräytyy kondensaattorin ominaisuuksien mukaan, mikä eliminoi monimutkaiset ajoitussäädöt.
• 3. Vähentynyt lämmönpoisto:koska pulssi on erittäin lyhyt, ympäröivä materiaali pysyy viileänä, mikä estää vastuslangan ja lyijypylväiden hapettumisen tai hehkumisen.
• 4. Tasainen hitsauskimpaleiden muodostus:jokainen purkaus tuottaa identtisen energian, mikä varmistaa, että jokaisella hitsillä on sama tunkeutumissyvyys ja -lujuus käyttäjän taidoista riippumatta.

Tämä periaate tekee hitsauskoneesta erityisen sopivan lämmitysputkien valmistukseen, jossa hitsin sakeus vaikuttaa suoraan lopputuotteen sähkövastukseen ja pitkäikäisyyteen.

Suorituskyvyn vertailu perinteisiin hitsaajiin

Kun hitsauskonetta verrataan perinteisiin vaihtoehtoihin, useat keskeiset suorituskykymittarit korostavat sen ylivoimaisuutta. Seuraavassa taulukossa tämä kone erotetaan tyypillisistä AC- ja DC-vastushitsauskoneista, joita käytetään vastaavissa sovelluksissa.

Tämä vertailu osoittaa, että kondensaattoripurkausenergian varastopistehitsauslaite tarjoaa ainutlaatuisen tasapainon tarkkuuden, tehokkuuden ja luotettavuuden välillä, joten se on ensisijainen valinta lämmitysputkien valmistajille, jotka vaativat tasaista liitoksen laatua pitkien tuotantoajojen aikana.

Sovellusskenaariot

Hitsauskonetta käytetään laajasti sähkölämmitysputkien valmistuksessa, mutta sen monipuolisuus ulottuu muihin metallien liitostehtäviin. Feihong® on suunnitellut tämän koneen sopeutumaan erilaisiin työkappaleisiin säilyttäen samalla sen keskeiset edut.

• 1. Vastuslanka lyijytankoon:Ensisijainen sovellus, jolla varmistetaan matalaresistanssiset liitännät vedenlämmittimissä, uuneissa ja teollisuusuuneissa käytettäville lämmityselementeille.
• 2. Johtopylväs päätekorvakkeeseen:välttämätön riviliittimien asennuksessa, kun mekaaninen lujuus ja sähkönjohtavuus ovat kriittisiä.
• 3. Ohutlevyn hitsaus:sopii kiinnikkeisiin, suojuksiin ja anturikiinnikkeisiin enintään 1,5 mm:n paksuuteen käyttämällä alennettuja jänniteasetuksia.
• 4. Pienten komponenttien siltahitsaus:voidaan käyttää väliaikaiseen kiinnitykseen tai esiasennukseen auto- ja laitevalmistuksessa.

Nämä skenaariot hyötyvät hitsaajan kyvystä tuottaa tarkan, toistettavan pulssin, joka minimoi lämpövääristymän, joka on yleinen ongelma jatkuvavirtahitsausmenetelmissä.

Laadunvarmistus ja tehdastestaus

Feihong® on valmistanut lämmitysputkilaitteita vuodesta 1992 lähtien ja se on operoinut kuutta työpajaa koneistukseen, sähkökokoonpanoon, testaukseen ja logistiikkaan. Jokainen hitsaaja käy läpi tiukat laatutarkastukset varmistaakseen, että se täyttää jatkuvan tuotannon vaatimukset.

• 1. Komponenttien jäljitettävyys:kaikki kondensaattorit, pneumaattiset venttiilit ja muuntajat hankitaan sertifioiduilta toimittajilta ja tarkastetaan saapumisen yhteydessä.
• 2. Kokoonpanoprosessin ohjaus:jokaisen koneen rakentavat kokeneet teknikot standardoituja työohjeita noudattaen, ja jokaisessa vaiheessa tehdään välitarkastuksia.
• 3. 24 tunnin sisäänpalamistesti:Ennen toimitusta jokainen yksikkö suorittaa jatkuvan hitsaussyklin simuloiduilla tuotantokuormilla varmistaakseen vakauden ja hitsin yhtenäisyyden.
• 4. Kalibrointitodistus:Jokaisen koneen mukana tulee testiraportti, joka näyttää todellisen kondensaattorin jännitteen tarkkuuden, elektrodin voiman ja syklin.

Tämä kattava laadunvarmistusjärjestelmä varmistaa, että jokainen Feihongin®-tehtaalta lähtevä hitsaaja toimii luotettavasti heti ensimmäisestä päivästä lähtien, ja käyttöönotto vaatii vain vähän vaivaa.

Räätälöinti ja myynnin jälkeinen tuki

Feihong® ymmärtää, että jokaisella tuotantolinjalla on ainutlaatuiset vaatimukset. Kondensaattoripurkausenergian varastopistehitsauskoneelle tarjoamme useita räätälöintivaihtoehtoja ja vankan myynnin jälkeisen paketin, joka pitää toimintasi sujuvana.

• 1. Elektrodin suunnittelu:Voimme valmistaa räätälöityjä elektrodimuotoja ja -materiaaleja työkappaleen geometrian ja hitsin spesifikaatioiden perusteella.
• 2. Jännitealueen säätö:pyynnöstä kondensaattoripankki voidaan virittää tiettyjä jännitevaatimuksia varten standardin 0–435 V alueen ulkopuolella.
• 3. Asennus ja koulutus:Tarjoamme paikan päällä tapahtuvaa valvontaa ja käyttäjäkoulutusta sekä yksityiskohtaisia ​​videooppaita ja -oppaita.
• 4. Varaosien saatavuus:ylläpidämme paikallista elektrodeja, tiivisteitä, kondensaattoreita ja ohjauslevyjä koskevaa varastoa seisokkien minimoimiseksi.
• 5. Takuu:12 kuukauden takuu kaikille sähköisille ja mekaanisille komponenteille (paitsi kulutusosat).

Feihongin® vuosikymmenten kokemuksen ja asiakastukeen sitoutumisen ansiosta voit luottaa meihin pitkäaikaisena kumppanina hitsaustarpeissasi.

Usein kysytyt kysymykset

K: Mikä on materiaalin suurin paksuus, joka voidaan hitsata?
V: Kone on ensisijaisesti suunniteltu hitsausvastuslangalle (halkaisija enintään 2,5 mm) ja ohuelle metallilevylle, jonka paksuus on enintään 1,5 mm. Paksumpien materiaalien kohdalla suosittelemme ottamaan yhteyttä insinööritiimiimme arvioidakseen toteutettavuutta muokatuilla elektrodivoima- ja jänniteasetuksella.

K: Voidaanko hitsauskonetta käyttää muihin kuin lämmitysputkisovelluksiin?
V: Kyllä, kondensaattoripurkausperiaate toimii hyvin missä tahansa pienten osien vastushitsauksessa, jossa tarvitaan ohjattua lämmönsyöttöä. Monet asiakkaat käyttävät sitä akun kielekkeen hitsaukseen, anturin kiinnitykseen ja elektronisten komponenttien kokoonpanoon.

K: Kuinka kauan kondensaattorin lataaminen hitsausten välillä kestää?
V: Latausjakso on tyypillisesti 0,8–1,2 sekuntia, mikä mahdollistaa 30 000 hitsauksen nimellistehon 8 tunnin työvuorossa. Todellinen latausaika riippuu asetetusta jännitteestä ja syöttövirran laadusta.

K: Tarjoaako Feihong® varakondensaattoreita ja kuinka paljon ne maksavat?
V: Kyllä, meillä on vaihtokondensaattoripankkeja. Hinnat vaihtelevat kapasiteetin ja jännitteen mukaan. Ota yhteyttä myyntitiimiimme saadaksesi nykyisen tarjouksen koneesi sarjanumeron perusteella.

K: Mitä huoltoa tarvitaan päivittäin?
V: Päivittäinen huolto sisältää elektrodien puhdistuksen, pneumaattisen ilmanpaineen tarkastuksen sekä kaapeleiden ja liitäntöjen silmämääräisen tarkastuksen. Viikoittaiseen huoltoon kuuluu liikkuvien osien voitelu ja kondensaattorin liittimien tiiviys. Yksityiskohtainen huoltoaikataulu on mukana käyttöohjeessa.
